产品简介:

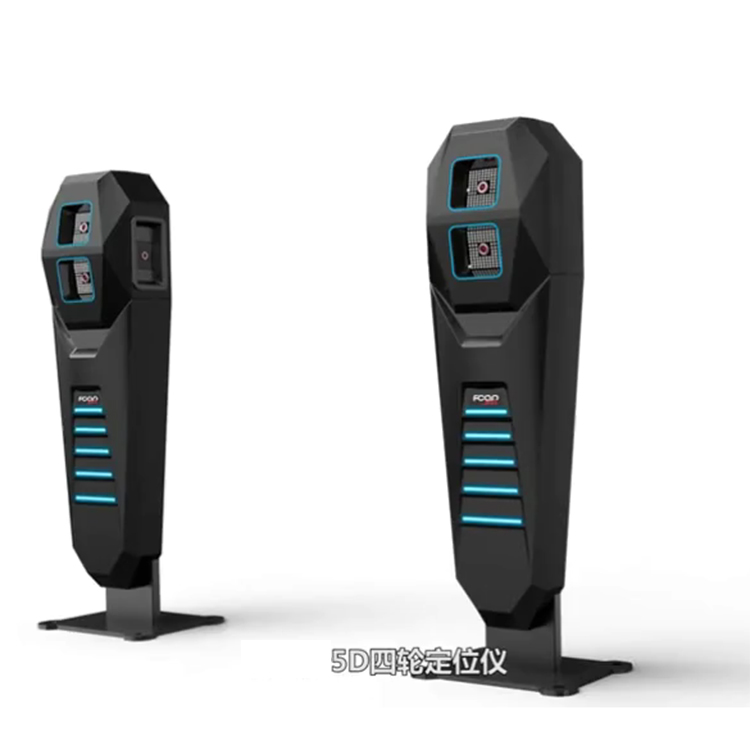

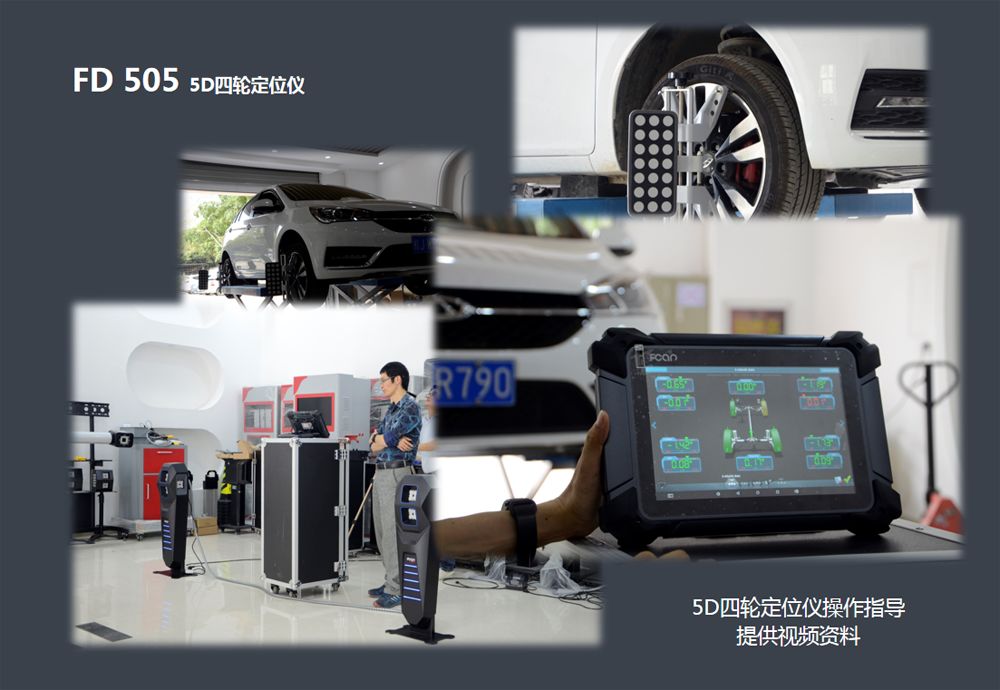

5D四轮定位仪

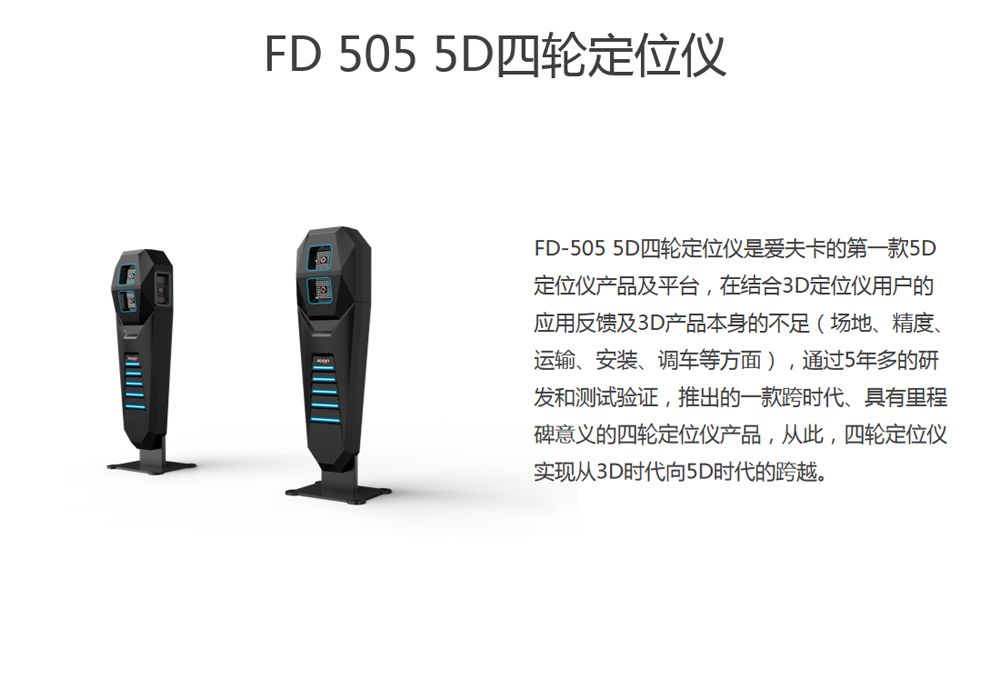

5D 四轮定位是一款5D定位仪，在结合3D定位仪用户的应用反馈及3D产品的本身不足（场地、精度、运输、安装、调车等方面），通过5年多的研发和测试验证，退出的一款跨时代，具有里程碑意义的四轮定位产品，冲刺四轮定位实现从3D时代向5D时代的跨越。

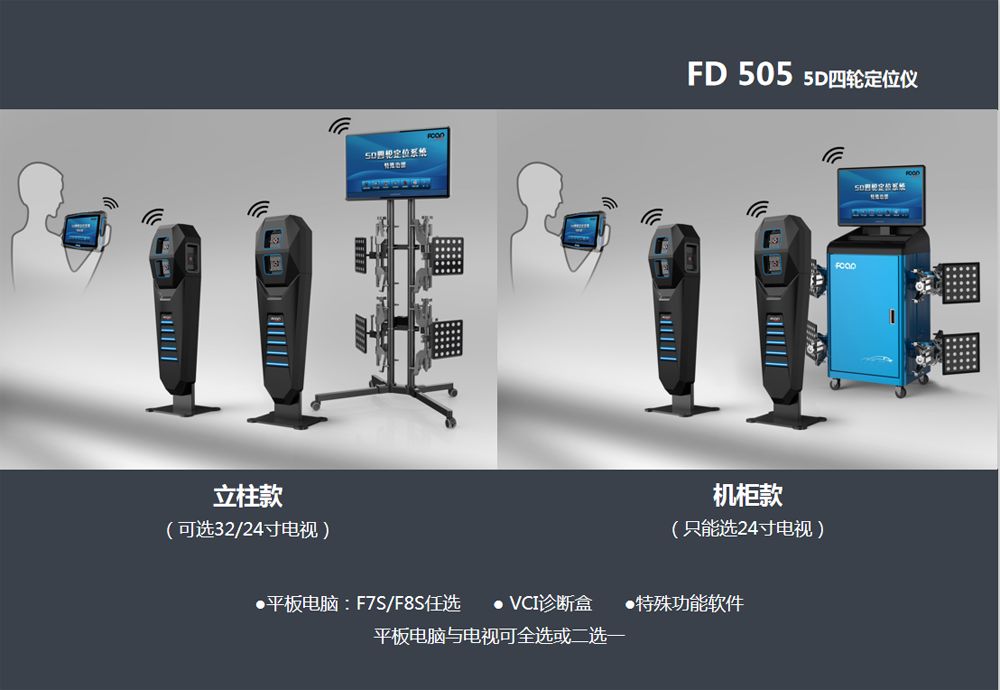

立柱款（可选32’/24’电视）
机柜款（只能选24’电视）
平板电脑：F7S/F8S任选
VCI诊断盒
特殊功能软件
平板电脑与电视可全选或二选一

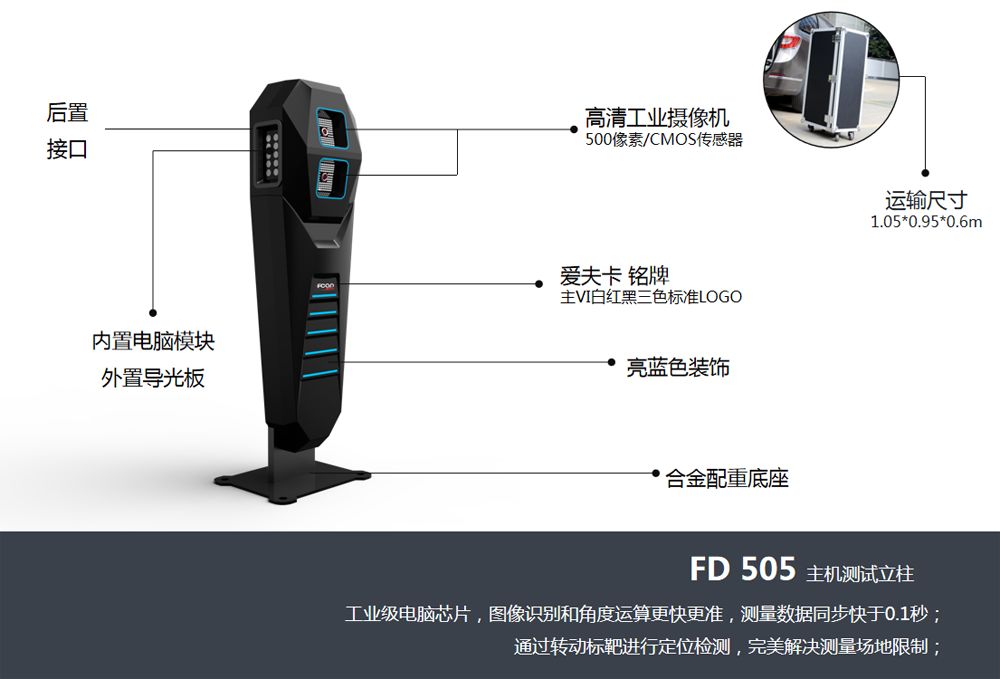

分解图
后置接口
内置电脑模块 外置导光板
高清工业摄像机（500像素/CMOS传感器）
蓝色装饰
合金配重底座
运输尺寸1050*950*60mm
505主机测试立柱
工业级电脑芯片，图像识别和角度运算更快更准，测量数据同步快于0.1秒；
通过转动标靶进行定位检测，完美解决测量场地限制；

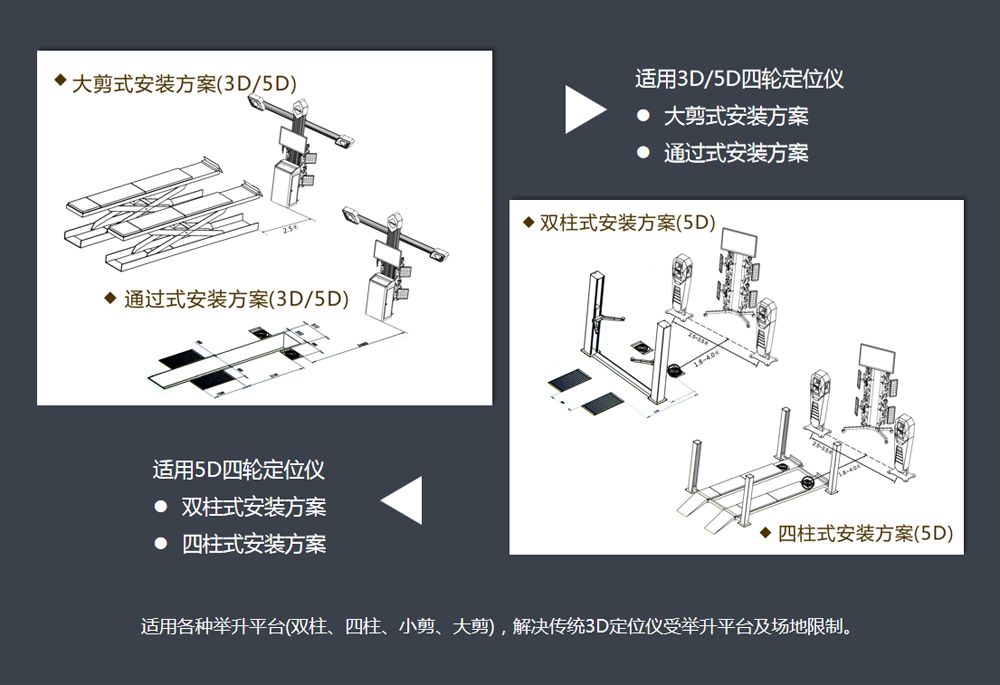

通用3D/5D 四轮定位
大剪式安装方案（3D/5D）
通过式安装方案（3D/5D）
通用5D 四轮定位
双柱式安装方案
四柱式安装方案
适用各种举升平台（双柱、四柱、小剪、大剪），解决传统3D定位受举升平台及场地限制

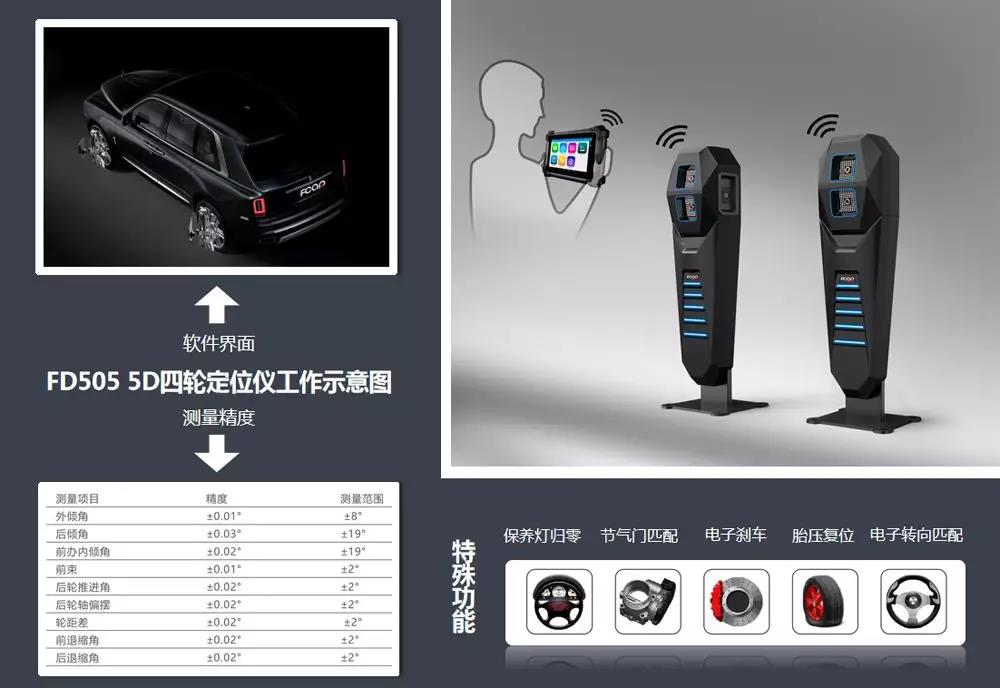

软件界面
FD505 5D四轮定位工作示意图
测量项目 精度 测量范围
外倾角 ±0.01° ±8°
后倾角 ±0.03° ±19°
前办内倾角 ±0.02° ±19°
前束 ±0.01° ±2°
后轮推进角 ±0.02° ±2°
后轮轴偏摆 ±0.02° ±2°
轮距差 ±0.02° ±2°
前退缩角 ±0.02° ±2°
后退缩角 ±0.02° ±2°
特殊功能
保养灯归零
节气门匹配
电子刹车
胎压复位
电子转向匹配

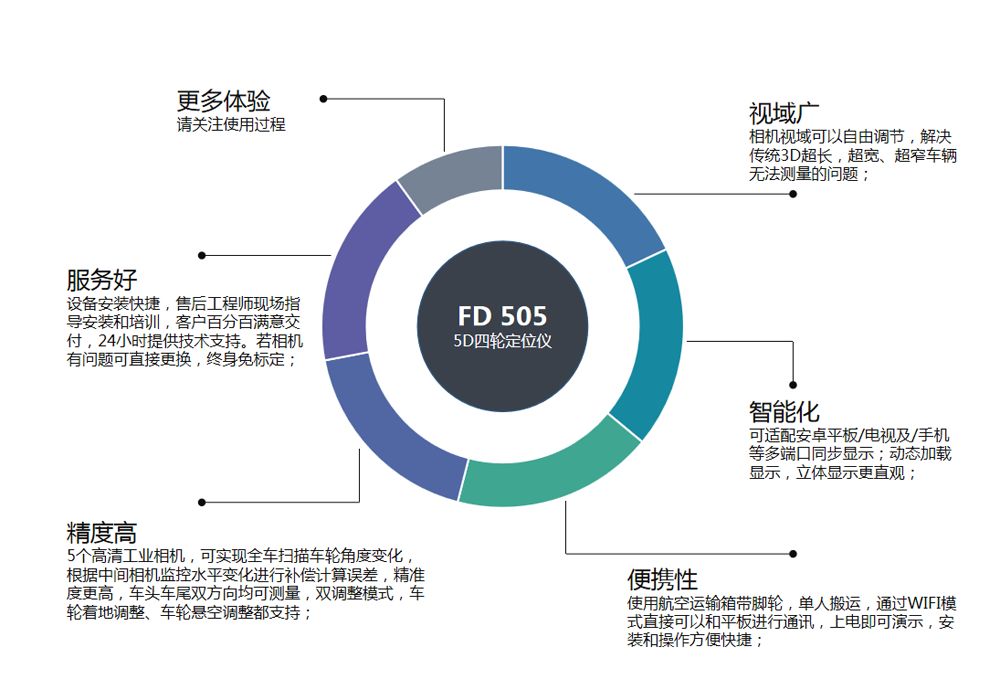

更多体验-请关注使用过程
服务好-设备安装快捷，售后工程师现场指导安装和培训，客户100%满意交付，24小时提供技术支持。若相机有问题可直接更换。
精度高-5个高清工业相机，可实现全车扫描车轮角度变化，根据中间相机监控水平变化进行补偿计算误差，精准度更高，车头车尾双方向均可测量，双调试模式，车轮着地调整，车轮悬空调整都支持。
视域广-相机视域可以自由调节，解决传统3D超长，超宽，超窄车辆，无法测量的问题。
智能化- 可是被安卓平板/电视/手机等多端口同步显示，动态加载显示，立体显示更直观。
便携性- 使用航空运输箱带脚轮，单人搬运，通过WIFI模式直接可以和平板进行通讯，上电即可演示，安装和操作方便快捷。

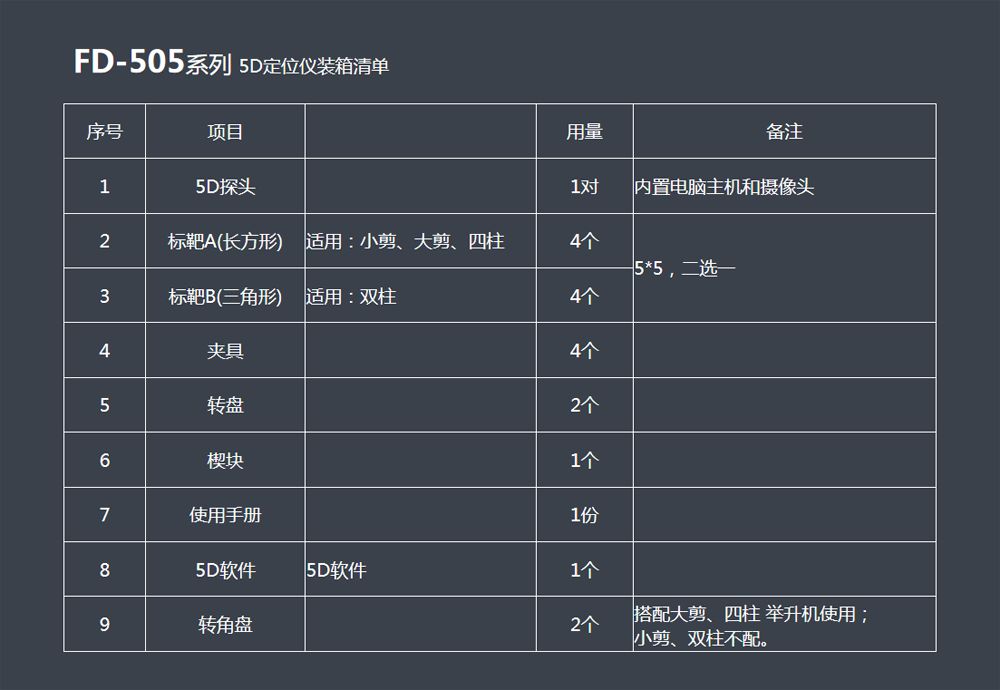

FD505 5D四轮定位装箱清单
|
序号 |
项目 |
|
用量 |
备注 |
|
1 |
5D探头 |
|
1对 |
内置电脑主机和摄像头 |
|
2 |
标靶A（长方形） |
适用：小剪、大剪、四柱 |
4个 |
5*5，二选一 |
|
3 |
标靶B（三角形） |
适用：双柱 |
4个 |
|
4 |
夹具 |
|
4个 |
|
|
5 |
转盘 |
|
2个 |
|
|
6 |
楔块 |
|
1个 |
|
|
7 |
使用手册 |
|
1份 |
|
|
8 |
5D软件 |
5D软件 |
1个 |
|
|
9 |
转角盘 |
|
2个 |
搭配大剪、四柱举升机使用；大剪双柱不配。 |
